VERSTELLHÜLSEN [JFS]

RICHTLINIE FÜR DIE AUSWAHL VON VERSTELLHÜLSEN
Benötigt = (Bohrer Ø + Verstellhülsen) + 0.1mm
(z.B.) Benötigter Durchmesser ist 20.3 mm 0.1mm ist Toleranz.
Formula
(Bemerkung)
Toleranzgröße kann variieren, dies ist nur eine generelle Richtlinie.
<Werkzeugauswahl>
TAF BOHRER
: TAFM2000F25
Verstellhülsen [JFS]

: JFS3225-20

BESTELLBEZEICHNUNG DER VERSTELLHÜLSEN
1. Bestell - Methode
Abmaße können aufgrund der Schnittbedingungen variieren. Daher empfehlen wir die Set-Bestellung. Bei Bestellungen, benennen Sie bitte die Set Bestell-Nr. (5 Hülsen/ Set).
2. Bestell - Methode
Einzelbestellungen sind möglich, bitte nennen Sie die Produktbezeichnung.

ANWENDUNGSBEREICH DER VERSTELLHÜLSEN

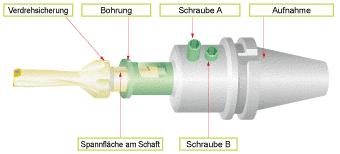

  1. Bitte achen Sie darauf, das beim Einbauen des Bohrers die Spannfläche des Bohrers, der Schlitz der Hülse, und die Spannschrauben in die richtige Position gebracht werden. (siehe Bild)
  2. Die Schraube A spannt direkt durch den Büchsenschlitz. Bei manchen Aufnahmen kann es zu Beschädigung der Hülse kommen, da der Lochabstand zu groß ist: Bitte vorab prüfen!
(Bemerkung)
  • Feineinstellungen können mit der Verstellhülse nicht vorgenommen werden.
  • Kann nicht in Spannzangen gespannt werden.
Just-Fit Sleeve

ERLÄUTERUNGEN
  • Stellen Sie höchstmögliche Stabilität für Maschine und Werkstückspannung sicher.

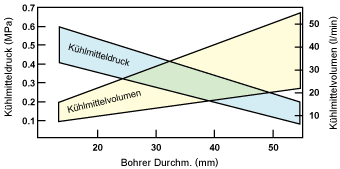

  • Folgendes Schaubild zeigt den Kühlmitteldruck und das Volumen. Das Kühlmittel hat einen großen Einfluss auf die Effizienz des Bohrers.
    Coolant pressure and Discharge volume
  • Paketbohren ist nicht möglich.
    Dieser Bohrer läßt bei Bohreraustritt einen Deckel entstehen, dies kann zu Schneidkantenausbrüchen an der Schneide führen.
  • Einsatz auf Drehmaschinen
    1. Die Innenschneide muß zwischen 0 ─0.2mm über Mitte stehen.
      Use on a Lathe1
    2. Um den Bohrer außer Mitte stellen zu können, muß die Außenschneide und Maschinenachse parallel verlaufen
      Use on a Lathe2
    3. Bohren außer Mitte:
      Der Mittenversatz des Bohrers sollte nicht mehr als 2% des Durchmessers sein. Es ist nicht möglich eine Bohrung mit Untermaß zu fertigen.
    4. Bei Durchgangsbohrungen auf Drehmaschinen entstehen beim Bohreraustritt Materialdeckel, die aus der Maschine geschleudert werden können. Vorsicht, Verletzungsgefahr. Sicherheitshinweis: Verwenden Sie immer eine Schutzvorrichtung beim Bohren.
      Lathe Usage4
