TAW
FASENBREITE
Wenn eine WSP mit einer anderen Verfasung bevorzugt wird, verwenden Sie bitte folgende Symbole bei der Bestellbezeichnung.
(WSP Bestellbezeichnung)
![HONE WIDTH](images/taw_01.gif)
(Verfasungen)
Verfasung |
Fasenbreite (mm) |
F |
0 |
G |
0.02─0.05 |
H |
0.05─0.10 |
-(Standard) |
0.10─0.15 |
K |
0.15─0.20 |
S |
0.20─0.25 |
M |
0.25─0.30 |
GEBRAUCHSANLEITUNG
WSP-BEFESTIGUNG
- Entfernen Sie die Klemmschraube zum Installieren von WSP. (H Ausführung)
- Klemmschraube lösen. (U WSP Ausführung)
- Positionieren Sie die WSP an die Führungsrillen und schieben die WSP bis zum Anschlag ein.

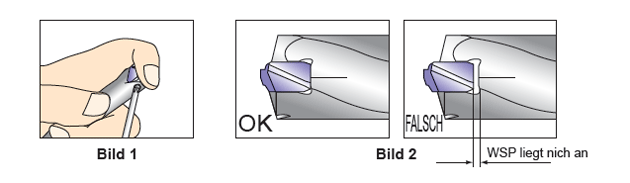

- Spannen Sie die Klemmschraube bei gleichzeitigem Festhalten mit den Fingern. (Bild 1)
- Die WSP muß am Grund anliegen. (Bild 2)
![INSERT INSTALLATION](images/taw_02.gif)
AUSTAUSCHEN DER WSP
- Bevor Sie die neue WSP einbauen, bitte den WSP-Sitz sorgfältig reinigen und den
Schlitz mit dem beiliegenden Schlitzreiniger säubern.
