TAW
PREPARAÇÃO DE ARESTA

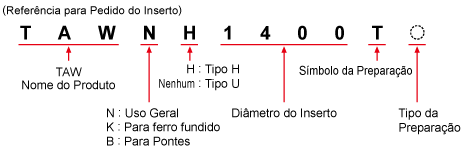

Se um inserto com preparação de aresta for necessário, solicite utilizando o símbolo abaixo, o que melhor lhe atender.
(Preparação Standard)
| Tipo da Preparação | Espessura da Preparação (mm) |
|---|---|
| F | 0 |
| G | 0.02─0.05 |
| H | 0.05─0.10 |
| (Standard) | 0.10─0.15 |
| K | 0.15─0.20 |
| S | 0.20─0.25 |
| M | 0.25─0.30 |
UTILIZAÇÃO
INSTALAÇÃO DO INSERTO
- Solte o parafuso de fixação para inserir o inserto.
- Encaixe corretamente o inserto nas serrilhas do suporte e então deslize-o algumas vezes para que encaixe corretamente.

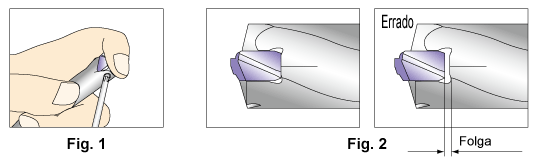

- Aperte o parafuso de fixação utilizando o chave torque enquanto segura o inserto como mostrado. (Figura 1)
- Verifique se não há nenhuma folga entre a base do inserto com o suporte. (Figura 2)
SUBSTITUIÇÃO DO INSERTO
- Solte o parafuso de fixação para inserir o inserto.aDeixe as serrilhas do suporte limpas e deslizantes antes de colocar um novo inserto.
