 voltar |
- Guia de Produtos
- fresamento
- Fresas de topo inteiriças
TECNOLOGIA DE COBERTURA
Cobertura
Maior dureza, maior velocidade e maior vida útil da ferramenta!
;Comparada com as coberturas convencionais, a tecnologia de cobertura de nanocristais em fase única oferece maiores dureza e resistência ao calor. Na usinagem de aços endurecidos observa-se que a cobertura IMPACT MIRACLE proporciona menor coeficiente de atrito e assim previne danos anormais como o microlascamento.
CARACTERÍSTICAS DA COBERTURA IMPACT MIRACLE
 Nanocobertura monofásica (Al,Ti,Si)N |
(Al,Ti,Si)N | (Al,Ti)N | |
|---|---|---|---|
| Dureza (HV) | 3700 | 3200 | 2800 |
| Temperatura de Oxidação (°C) | 1300 | 1100 | 840 |
| Adesão (N)1) | 100 | 80 | 80 |
| Coeficiente de Atrito2) (800r) | 0.48 | 0.53 | 0.58 |
- Adesão :
Medida pelo teste crítico de descascamento. - Coeficiente de Atrito :
Medido pelo método de esfera-no-disco.
(Mecanismo de contagem : AISI D2 60HRC)
Cobertura MIRACLE (Al,Ti)N
Cobertura MIRACLE para usinagem de alta velocidade.
A cobertura MIRACLE é produzida pela adição de Al a uma cobertura já existente TiN.
Esta camada de cobertura consiste em uma solução de composto sólido de (AlTi)N.
Tem sido bem sucedida pelo aumento da resistência ao calor durante a usinagem em adição às propriedades de alta dureza da ferramenta.
O resultado é a melhoria do desempenho em usinagens sem refrigeração e em altas velocidades de materiais endurecidos.
Esta camada de cobertura consiste em uma solução de composto sólido de (AlTi)N.
Tem sido bem sucedida pelo aumento da resistência ao calor durante a usinagem em adição às propriedades de alta dureza da ferramenta.
O resultado é a melhoria do desempenho em usinagens sem refrigeração e em altas velocidades de materiais endurecidos.

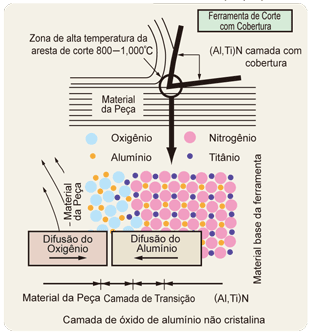

Quadro de Procedimento de Oxidação da Camada de Cobertura (Al,Ti)N

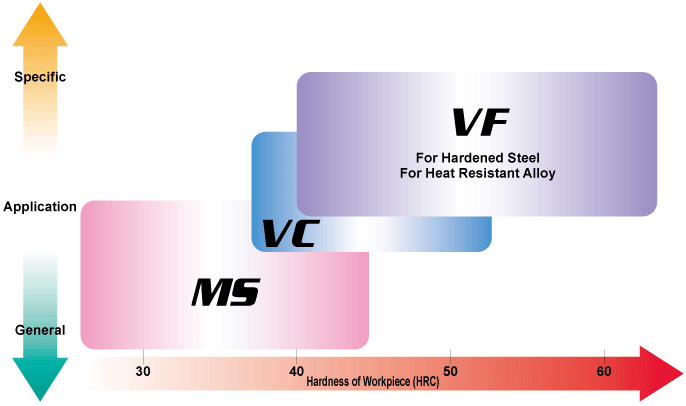

Faixa de Aplicação das Coberturas
Cobertura CRN
Especialmente desenvolvida para fresamento de eletrodos de cobre e ligas de cobre.
A cobertura CRN foi desenvolvida para o fresamento de ligas de cobre. Ela possui uma resistência superior ao desgaste e excelente força de adesão por utilizar a tecnologia da cobertura Miracle. As excelentes propriedades antiadesão necessárias para usinagem de cobre foram obtidas devido ao baixo coeficiente de atrito em altas temperaturas.
CARACTERÍSTICAS DA COBERTURA CRN
| CRN | (Al,Ti)N | Carbide | |
|---|---|---|---|
| Dureza (HV) | 2000 | 2800 | 1600 |
| Adesão (N) | 80 | 80 | – |

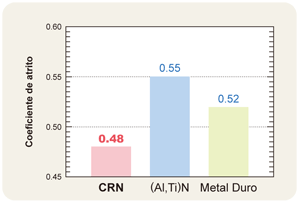

Coeficiente de atrito contra o cobre na temperatura de 600°C
Cobertura DLC
A mais nova cobertura DLC desenvolvida. Dureza similar à cobertura de diamante CVD concluída com a mais alta força de adesão.
A exclusiva cobertura DLC desenvolvida em conjunto pela Mitsubishi Materials e pela NAGATA SEIKI possui um substancial aumento da "força de adesão" comparada às coberturas DLC anteriores.
CARACTERÍSTICAS DA COBERTURA DLC
| DLC da Mitsubishi | Concorrência de DLC | Diamante | TiN | |
|---|---|---|---|---|
| Dureza (HV) | 6000─7000 | 1000─7000 | 7000─10000 | 2000 |
| Coeficiente de Atrito | 0.1 | 0.1 | 0.4 | 0.4 |
Cobertura de Diamante
Cobertura de diamante para materiais não ferrosos e não metálicos.
Owing to Mitsubishi’s unique plasma chemical vapor deposition (CVD) coating technology, the diamond coating is affixed firmly to the substrate to ensure long tool life and prevent peeling.
Cobertura VIOLET
Cobertura (Al,Ti)N excelente força de adesão para ferramentas HSS.
Cobertura VIOLET é o nome da tecnologia de aplicação da cobertura MIRACLE às ferramentas com substrato HSS. A tecnologia de aplicação da cobertura (Al, Ti)N em baixas temperaturas nos subtratos HSS, confere à cobertura VIOLET o mesmo nível de força de adesão que a cobertura MIRACLE. Adicionalmente, uma camada de alta dureza e com excelente resistência à oxidação também foi introduzida.
CARACTERÍSTICAS DA COBERTURA VIOLET
| Violet Coating | TiN | |
|---|---|---|
| Dureza (HV) | 2800 | 1900 |
| Adesão(N) | 80 | 60 |
| Temperatura de Oxidação (°C) | 840 | 620 |
