Guia de Produtos
fresamento
Fresas de topo inteiriças

IDENTIFICAÇÃO / DESCRIÇÕES DOS SÍMBOLOS

IDENTIFICAÇÃO

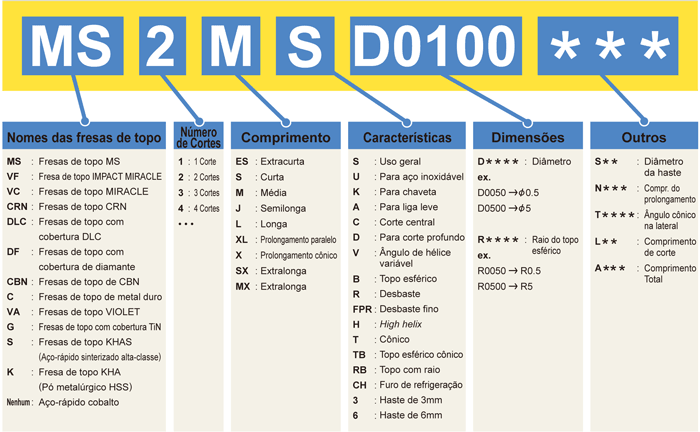

REFERÊNCIA PARA PEDIDO DAS FRESAS DE TOPO

REFERÊNCIA PARA PEDIDO DAS FRESAS DE TOPO

*Outros tipos estão disponíveis em pedido especial.

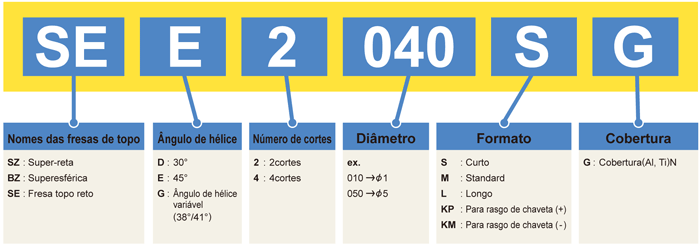

REFERÊNCIA PARA PEDIDO DAS FRESAS DE TOPO

*Outros tipos estão disponíveis em pedido especial.

DESCRIÇÕES DOS SÍMBOLOS

Material da Ferramenta

	Metal duro com ultra microgrão Metal duro ultra microgrão é utilizado como substrato.
	Nitreto cúbico de boro Utiliza CBN original da Mitsubishi.
	Aço-rápido sinterizado com alta dureza Aço-rápido sinterizado com alta dureza é utilizado como substrato.
	Aço-rápido sinterizado Aço-rápido sinterizado é utilizado como substrato.
	Aço-rápido cobalto Aço-rápido cobalto é utilizado como substrato.
	Aço-Rápido Aço-rápido é utilizado como substrato.

Tolerâncias

	Tolerância do diâmetro Indica a tolerância do diâmetro da fresa de topo.
	Tolerância R Indica a tolerância radial da fresa de topo esférico.
	Tolerância R Indica a tolerância radial de uma fresa de topo com raio.
	Tolerância do ângulo de corte Indica a tolerância do ângulo de corte.
	Tolerância do ângulo da ponta Indica a tolerância do ângulo da ponta.
	Tolerância do raio R Indica a tolerância radial de uma fresa de topo com raio.
	Tolerância do diâmetro da haste Indica a tolerância do diâmetro da haste da fresa de topo.

Cobertura

	Cobertura(Al,Ti)N (Al,Ti)N oferece maior versatilidade.
	Cobertura IMPACT MIRACLE Tecnologia de cobertura de nano cristais em fase única proporciona maior dureza e resistência ao calor para a cobertura.
	Cobertura MIRACLE A original cobertura Miracle (Al,Ti)N. Também indicada para usinagem sem refrigeração.
	Cobertura CRN A mais nova cobertura CRN desenvolvida para usinagem de eletrodos de cobre.
	Cobertura DLC Dureza similar à cobertura CVD de diamante com alta força de adesão. (Juntamente desenvolvida com NAGATA SEIKI CO. LTD.)
	Cobertura de Diamante Filme de cobertura de Diamante Puro para alta performace aderido ao substrato.
	Cobertura VIOLET Aumenta a vida útil da ferramenta 2–3 vezes comparada à cobertura TiN.
	Cobertura TiN Aumenta a vida útil da ferramenta em 2–3 vezes comparada aos produtos sem cobertura.

Ângulo e formato da aresta de corte, Preparação da aresta

	Ângulo de hélice Indica o ângulo de hélice da fresa de topo.
	Ponta sem Raio Indica que a fresa de topo possui ponta sem raio.
	Preparação da aresta Indica a aresta de corte da fresa que possui uma preparação.
