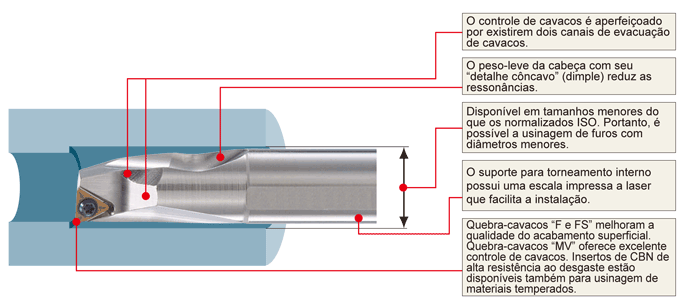

CARACTERÍSTICAS DA DIMPLE BAR
Haste de aço altamente rígida e uma configuração peso-leve da cabeça desenvolvida a partir de análises e simulações de computador, reduz as ressonâncias provenientes da deflexão da haste e aperfeiçoa a capacidade de retorno ao estado de equilíbrio, diminuindo a vibração.

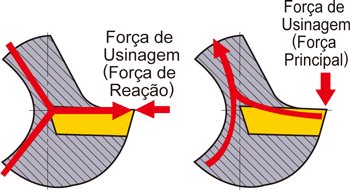

RESISTÊNCIA À DEFLEXÃO
O exclusivo formato côncavo de secção transversal projetado para efetivamente balancear as forças de corte (principal e força de reação) e reduzir a deflexão em até 17%.
| Barra de mandrilar | Deflexão |
|---|---|
| DIMPLE BAR | 28.3µm |
| Barra convencional | 34µm |
RESISTÊNCIA À VIBRAÇÃO
DIMPLE BAR
| Peso da cabeça | Tempo de Retorno ao Equilíbrio |
|---|---|
| 49.7g | 15.8ms |
Reduzindo-se o peso da cabeça, as propriedades de retorno ao equilíbrio após a vibração são aperfeiçoadas.
Produto convencional
| Peso da cabeça | Tempo de amortecimento |
|---|---|
| 70.1g | 20ms |
Os dados da simulação acima foram obtidos com uma "dimple bar" FSCLP1816R-09S nas seguintes condições;
l/d=5, prof.de corte=0.5mm e avanço=0.05mm/rot
l/d=5, prof.de corte=0.5mm e avanço=0.05mm/rot
Instruções para utilização dos insertos CCG/MT • CPG/MT • CPMX • TPG/MX
Trocando o parafuso de fixação, é possivel utilizar os insertos da lista abaixo.
Suporte : FSCLC/P • FSCLC/P...E
| Referência | Parafuso de Fixação |
|---|---|
CCG/MT0602 (Ø6.35) |
Pode ser utilizado como está. |
| CPG/MT0802 (Ø7.94) |
Altere para TS3 |
| CPG/MT0903 (Ø9.525) |
Altere para TS4 |
| CPMX0802 (Ø7.94) |
Pode ser utilizado como está. |
| CPMX0903 (Ø9.525) |
Pode ser utilizado como está. |
Suporte : FSTUP • FSTUP...E
| Referência | Parafuso de Fixação |
|---|---|
| TPG/MX0802 (Ø4.76) |
Altere para CS200T |
| TPG/MX0902 (Ø5.56) |
Altere para CS250T |
| TPG/MX1103 (Ø9.525) |
Altere para CS300890T |
*Se o parafuso for muito longo, corte-o se necessário.
- Nota;
- O tipo TPMT/W09,W11 não pode ser usado devido à diferença de tamanho do parafuso de fixação.
