SELEÇÃO DO PASSO DO AVANÇO DE PICO

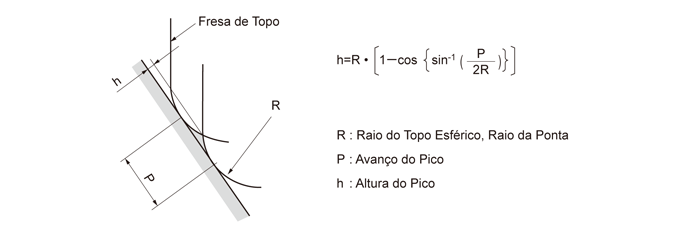

AVANÇO DE PICO DE FRESAMENTO (CONTORNO) COM FRESAS DE TOPO ESFÉRICO E FRESAS DE TOPO COM RAIO
imagem
RAIO DA PONTA R DAS FRESAS DE TOPO E ALTURA DO PICO PELO AVANÇO DE PICO
Unidade : mm
  Passo do Avanço de Pico (P)
  0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
0.5 0.003 0.010 0.023 0.042 0.067 0.100 — — — —
1 0.001 0.005 0.011 0.020 0.032 0.046 0.063 0.083 0.107 —
1.5 0.001 0.003 0.008 0.013 0.021 0.030 0.041 0.054 0.069 0.086
2 0.001 0.003 0.006 0.010 0.016 0.023 0.031 0.040 0.051 0.064
2.5 0.001 0.002 0.005 0.008 0.013 0.018 0.025 0.032 0.041 0.051
3   0.002 0.004 0.007 0.010 0.015 0.020 0.027 0.034 0.042
4   0.001 0.003 0.005 0.008 0.011 0.015 0.020 0.025 0.031
5   0.001 0.002 0.004 0.006 0.009 0.012 0.016 0.020 0.025
6   0.001 0.002 0.003 0.005 0.008 0.010 0.013 0.017 0.021
8     0.001 0.003 0.004 0.006 0.008 0.010 0.013 0.016
10     0.001 0.002 0.003 0.005 0.006 0.008 0.010 0.013
12.5     0.001 0.002 0.003 0.004 0.005 0.006 0.008 0.010

  Passo do Avanço de Pico (P)
  1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0
0.5 — — — — — — — — — —
1 — — — — — — — — — —
1.5 0.104 — — — — — — — —
2 0.077 0.092 0.109 — — — — — — —
2.5 0.061 0.073 0.086 0.100 — — — — — —
3 0.051 0.061 0.071 0.083 0.095 0.109 — — — —
4 0.038 0.045 0.053 0.062 0.071 0.081 0.091 0.103 — —
5 0.030 0.036 0.042 0.049 0.057 0.064 0.073 0.082 0.091 0.101
6 0.025 0.030 0.035 0.041 0.047 0.054 0.061 0.068 0.076 0.084
8 0.019 0.023 0.026 0.031 0.035 0.040 0.045 0.051 0.057 0.063
10 0.015 0.018 0.021 0.025 0.028 0.032 0.036 0.041 0.045 0.050
12.5 0.012 0.014 0.017 0.020 0.023 0.026 0.029 0.032 0.036 0.040
