RUGOSIDADE SUPERFICIAL
RUGOSIDADE SUPERFICIAL

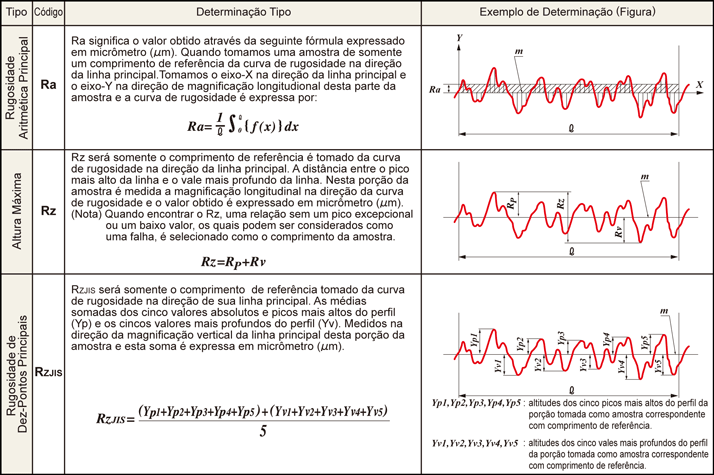

(Refere-se JIS B 0601-1994)
RELAÇÃO ENTRE A PRINCIPAL ARITMÉTICA (Ra) E A DESIGNAÇÃO CONVENCIONAL
(DADOS DE REFERÊNCIA)
(DADOS DE REFERÊNCIA)
| Rugosidade Aritmética Principal Ra |
Altura Máxima Rz |
Rugosidade de Dez Pontos Principais |
Comprimento da Amostragem para Rz・RzJIS l(mm) |
Marca Convencional de Acabamento |
|
|---|---|---|---|---|---|
| Série Standard | Valor de "Cutoff" λc(mm) |
Série Standard | |||
| 0.012a | 0.08 | 0.05s | 0.05z | 0.08 | ▽▽▽▽ |
| 0.025a | 0.25 | 0.1s | 0.1z | ||
| 0.05a | 0.2s | 0.2z | 0.25 | ||
| 0.1a | 0.8 | 0.4s | 0.4z | ||
| 0.2a | 0.8s | 0.8z | 0.8 | ||
| 0.4a | 1.6s | 1.6z | ▽▽▽ | ||
| 0.8a | 3.2s | 3.2z | |||
| 1.6a | 6.3s | 6.3z | |||
| 3.2a | 2.5 | 12.5s | 12.5z | 2.5 | ▽▽ |
| 6.3a | 25s | 25z | |||
| 12.5a | 8 | 50s | 50z | ▽ | |
| 25a | 100s | 100z | 8 | ||
| 50a | 200s | 200z | - | ||
| 100a | - | 400s | 400z | - | |
*A correlação entre as três é mostrada por conveniência e não é exata.
*Ra: O comprimento de avaliação de Rz e RzJIS e o valor de "cutoff" e o comprimento de amostragem multiplicado por 5, respectivamente
*Ra: O comprimento de avaliação de Rz e RzJIS e o valor de "cutoff" e o comprimento de amostragem multiplicado por 5, respectivamente
