MITSUBISHI MATERIALS CORPORATION

小直径MWS(WSTAR钻头)

高级使用方法

钻头装夹	确定装夹钻头长度的方法	安装注意事项	小直径钻头的使用方法
供液方法	薄板钻削	切削液的管理

使用注意事项

为防止冷却孔堵塞，供液装置上应使用精密过滤网（网眼尺寸≦3µm）。
用长钻头加工深孔时，需要事先加工导孔。
（离心力的作用可能使钻头发生折损。）

小径MWS长钻头(L/D＝10以上)的高级使用方法

加工部位为平面的加工

加工盲孔时

1.导孔加工

1. 导孔加工

3. 深孔加工（加工开始、结束）

3. 深孔加工（加工开始、结束）

2. 深孔加工（插进导孔内）

2. 深孔加工（插进导孔内）

4. 深孔加工（退回）

4. 深孔加工（退回）

包含断续的加工情况

加工部位为倾斜面或异形时。钻通部位为倾斜面或异形时。

1. 锪孔加工

1. 锪孔加工

3. 深孔加工(插进导孔内)

3. 深孔加工(插进导孔内)

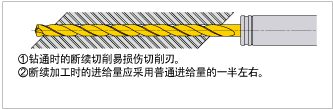

5. 深孔加工(钻通时的断续切削)

5. 深孔加工(钻通时的断续切削)

2. 导孔加工

2. 导孔加工

4. 深孔加工(加工开始、钻通前)

4. 深孔加工(加工开始、钻通前)

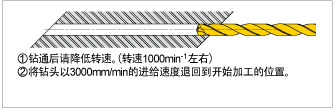

6. 深孔加工(退回)

6. 深孔加工(退回)
