S-TAW (小径WSTAR可转位钻头)

使用注意事项
刀片安装方法
  1. 插入刀片前请先确认刀柄的槽部及槽底的间隙部没有异物或污垢。如存有异物 或污垢，应该用气枪吹干净。
刀片安装方法_1


  1. 如图1所示，使用附带的扳手轻轻将内螺纹拧松，打开顶部后插入刀片。
    ※请将附带的扳手切实深深插入到内螺纹的扳手孔底部。
刀片安装方法_2

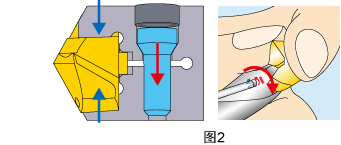

  1. 插入刀片后，如图2所示用手指轻按刀片的顶部，拧紧内螺纹，将刀片切实夹紧。
    ※请将附带的扳手切实深深插入到内螺纹的扳手孔底部。
刀片安装方法_3

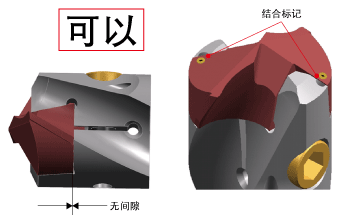

  1. 请确认刀片的底面与刀柄槽底部之间没有间隙。
刀片安装方法_4_可以
刀片安装方法_4_不可以

注
刀片安装不好时，会造成不能充分发挥刀具性能或刀体破损，因而要特别注意。务必按照结合标记安装。
另外，加工时请使用防护罩、防护镜等防护用具。
