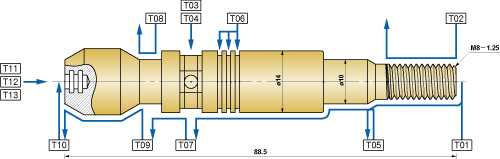

工序 | 加工形态 | 工具形状 | 使用工具 | 切削条件 | ||
---|---|---|---|---|---|---|
转速(min–1) | 进给(mm/rev) | |||||
T01 | 前肩面加工 | 刀柄 | SDJCR1212M11–SM | 2,500 | 3,500 |
0.02 | |
刀片 | DCET11T302R–SN (VP15TF) |
|||||
T02 | 螺纹切削加工 | 刀柄 | TTAHR1212 | 700 | 1.25 | |
刀片 | TTAT60075F5RR–B (VP15TF) |
|||||
T03 | 立铣刀加工 | 立铣刀 | MS4MCD0600 | 3,500 | 140 (mm/min) |
|
T04 | 钻头加工 | 钻头 | VAPDSSUSD0300 | 2,500 | 0.015 | |
T05 | 前肩面加工 | 刀柄 | SDJCR1212M11–SM | 2,500 | 3,500 |
0.02 | |
刀片 | DCET11T302R–SN (VP15TF) |
|||||
T06 | 槽加工 | 刀柄 | CTAHR1212–20 | 3,200 | 0.01 | |
刀片 | CTAT10020V5R–U (VP15TF) |
|||||
T07 | 前肩面加工 | 刀柄 | SDJCR1212M11–SM | 2,500 | 3,500 |
0.02 | |
刀片 | DCET11T302R–SN (VP15TF) |
|||||
T08 | 后肩面加工 | 刀柄 | CTBHR1212–160 | 3,000 | 0.02 | |
刀片 | BTBT604501R–B (VP15TF) |
|||||
T09 | 前肩面加工 | 刀柄 | SDJCR1212M11–SM | 2,500 | 3,500 |
0.02 | |
刀片 | DCET11T302R–SN (VP15TF) |
|||||
T10 | 切断加工 | 刀柄 | CTBHR1212–120 | 2,000 | 0.02 | |
刀片 | CTBT15160V5RR–B (VP15TF) |
|||||
T11 | 钻头加工 | 钻头 | MWE0300MA | 4,000 | 0.03 | |
T12 | 镗孔加工 | 刀柄 | RBH1930N | 1,800 | 0.02 | |
镗刀 | CB03RS–B (VP15TF) |
|||||
T13 | 内径槽加工 | 刀柄 | RBH1930N | 1,000 | 0.008 | |
镗刀 | CG03RS–10B (VP15TF) |
