CBN槽加工系列

特点
与高刚性刀柄相结合,可实现长寿命、高精度
高硬度钢的槽加工中,刀柄刚性是不可或缺的。新产品GY系列采用【三面锁紧机构】,虽然是模块型, 但具有等同于一体型的高刚性。
MG的刀片固定面宽,刀片夹持力高。
与此刀柄相结合,可在高硬度钢的槽加工中发挥优异的切削性能。
适用于各种刀柄的刀片种类
细槽宽用MG、通用GY,备有适用于各种刀柄的刀片种类。可对应客户的各种加工形态。
图像

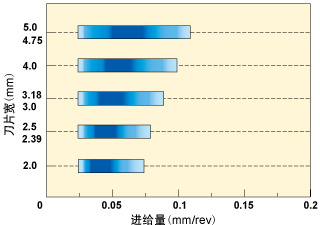

推荐条件
图表图表

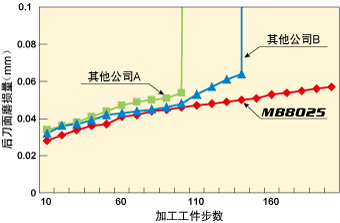

切削性能
图表
切削条件
工件材料
: SCM415 (HRC60)
切削速度
: 120m/min
进给量
: 0.1mm/rev
切削深度
: 0.35mm
干式切削


切削事例
使用刀片 GY1G0300F020N-GFGS (材料: MB8025) MGTR43200 (材料: MB8025)
工件材料 轴(SNCM230H (HRC58~62))
图像
轴(SCr420H (HRC61~65))
图像
切削条件 切削速度
(m/min)
129 100
进给量
(mm/rev)
0.1 0.05
结 果 图表
GY系列无破损,可实现寿命的延长
图表
寿命延长至现用产品的2.5倍
