涂层CBN系列

MBC010 / MBC020
特点
mbc010
MBC010是高硬度钢加工用涂层CBN材料,具备高耐磨损性, 能进行高速加工。
它是高硬度材料,采用超微粒CBN,加工面粗糙度也比较好。
mbc020
MBC020是广泛使用于高硬度钢的连续切削到轻断续切削的通用涂层CBN 材料。
采用刀尖韧性高的CBN基体材料与MIRACLE涂层技术的涂层膜,提高了耐 磨损性,实现了超越以往CBN材料的通用性。
图表
材料 材料的特点和用途 主要成分 涂层膜
mbc010 高速连续加工用涂层CBN
采用特殊陶瓷结合剂并合理化调整组织,实现高耐磨损性。 可进行切削速度300m/min以上的高速连续加工。采用以TiN为主体的涂层膜,实现了高 质量、稳定的加工面粗糙度
CBN(微粒) TiN
Al2O3
以TiN为主体
mbc020 通用加工用涂层CBN (第一推荐)
CBN基体材料采用专用特殊粘结剂,使刀尖具备高韧性。 采用以TiAlN为主体的涂层膜,发挥了超群的耐磨损性,是CBN材料的第一推荐材料。
CBN(微粒) TiN
Al
2O3
以TiAlN为主体

切削性能

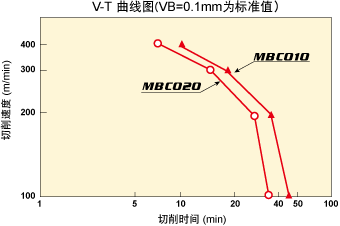

淬火钢的连续切削
图表
切削条件
工件材料
:SCM415 (HRC60)
进 给 量
:0.1mm/rev
切削深度
:0.1m
外圆连续切削
湿式切削

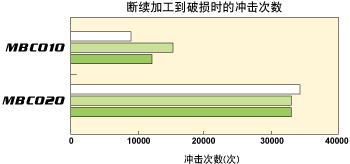

淬火钢的断续切削
图表
切削条件
工件材料
:SCM415 (HRC60)
8个槽外圆断续切削
切削速度
:150m/min
进 给 量
:0.15mm/rev
切削深度
:0.2mm
干式切削



mbc010
mbc010
耐磨损性
图表
切削条件
工件材料
:SCM415 (HRC60)
刀     片
:NP-CNGA120408GS2
切削速度
:300m/min
进 给 量
:0.05mm/rev
切削深度
:0.1mm
干式连续切削
表面粗糙度
图表
切削条件
工件材料
: SCM415 (HRC60)
刀  片
: NP-CNGA120408GS2
切削速度
: 150m/min
进给量
: 0.15mm/rev
切削深度
: 0.2mm
干式连续切削


mbc010采用TiN为主体的涂层膜,可实现高品质、稳定的加工面粗糙度。

mbc020
mbc020
刀尖韧性
图表
切削条件
工件材料
: SCr420 (HRC60)
  圆棒
刀  片
: NP-CNGA120408GA4
切削速度
: 220m/min
进给量
: 0.1mm/rev
切削深度
: 0.1mm
干式连续切削

图表
切削条件
工件材料
: SCr420 (HRC60)
  带8个槽的材料
刀  片
: NP-CNGA120408GA4
切削速度
: 200m/min
进给量
: 0.1mm/rev
切削深度
: 0.1mm
干式断续切削


从连续到断续的加工领域,mbc020 均显示出优异的切削性能。
