Frezy palcowe monolityczne

VFHVRB_TAPER_NECK
（Z promieniem naroża, część robocza krótka, 4 ostrza, Zmienny kąt pochylenia rowka wiórowego）

VFHVRBD015R03N050T09

Informacje o produkcie

  • Z promieniem naroża, część robocza krótka, 4 ostrza, Zmienny kąt pochylenia rowka wiórowego

The actual product may differ from the displayed image.
For details, please check the dimensions below.

Typ   [Rozstrzelony ]

Typ   [Rozstrzelony ]

Średnica (Unit)
Metric Inch
mm in
microns * microinches *
N lbf
deg deg
MPa psi
N/m lbf/in
Nm lbf-in
kg lbs
rpm rpm

* Only ADJAR,ADJRR
Dostępność

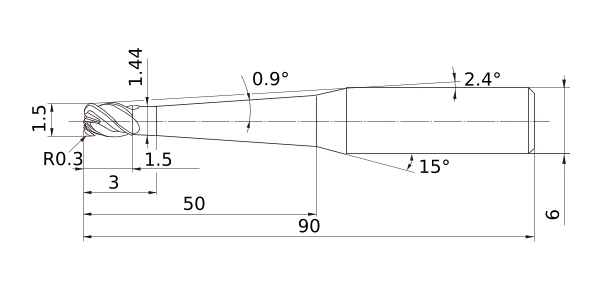

Jednostka długości M
DC 1.5
DCON 6
DN 1.44
B2 2.4°
BHTA2 0.9°
BHTA3 15°
LF 90
LU 3
LB2 50
APMX 1.5
RE 0.3
Peripheral effective cutting edge count: ZEFP 4
Tolerancja promienia R - -0.007
Tolerancja promienia R + 0.007
Tolerancja maks. średnicy krawędzi skrawającej 0
Tolerancja min. średnicy krawędzi skrawającej -0.02
Pokrywany VF
