Frezy palcowe monolityczne

AM2MB
（Frez kulisty, część robocza o średniej długości, 2 ostrza, zataczana szyjka）

AM2MBR0050A040

Informacje o produkcie

  • Frez kulisty o wysokiej dokładności z długim wysięgiem do obróbki aluminium.
  • Do obróbki z bardzo dokładnymi tolerancjami przy bardzo dokładnym wykończeniu powierzchni.

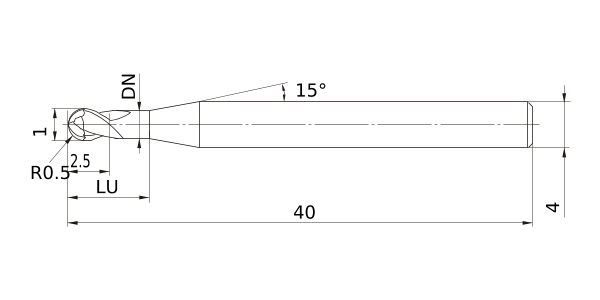

The actual product may differ from the displayed image.
For details, please check the dimensions below.

Typ   [Rozstrzelony ]

Typ   [Rozstrzelony ]

Średnica (Unit)
Metric Inch
mm in
microns * microinches *
N lbf
deg deg
MPa psi
N/m lbf/in
Nm lbf-in
kg lbs
rpm rpm

* Only ADJAR,ADJRR
Dostępność
Jednostka długości M
DC 1
DCON 4
BHTA2 15°
LF 40
APMX 2.5
FHA 30°
RE 0.5
Peripheral effective cutting edge count: ZEFP 2
Tolerancja promienia R - 0.01
Tolerancja promienia R + -0.01
Tolerancja maks. średnicy krawędzi skrawającej 0
Tolerancja min. średnicy krawędzi skrawającej -0.028
