内径加工 >C_SDUC_C_C >C27-20SDUCR11-180-C

内径加工

C_SDUC_C_C
（小物部品加工用ボーリングバー）

C27-20SDUCR11-180-C

製品情報

  • 内部給油式
  • スクリューオン式

※実際の製品と画像（代表例）は異なる場合がございます。
詳しくは下表寸法欄をご確認ください。

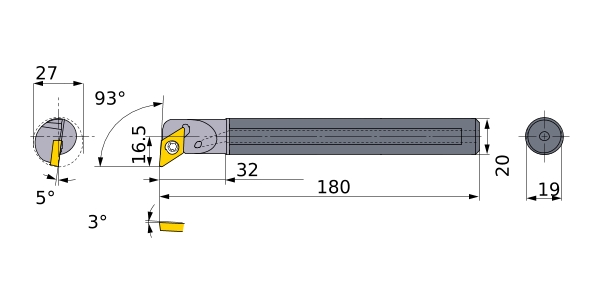

図   [拡大する ]

図   [拡大する ]

寸法 (単位)
Metric Inch
mm in
microns * microinches *
N lbf
deg deg
MPa psi
N/m lbf/in
Nm lbf-in
kg lbs
rpm rpm

* Only ADJAR,ADJRR
勝手 R
在庫
長さ単位 M
DMIN 27
DCONMS 20
KAPR 93°
LF 180
LDRED 32
WF 16.5
H 19
GAMP 3°
GAMF 5°
外周有効切れ刃数:ZEFP 1
対応インサート DC__11T3
2D モデル（DXF）
CADデータ名 ダウンロード
C27-20SDUCR11-180-C
