穴あけ工具

MFE
（座ぐり加工用超硬ソリッドドリル）

MFE0480X02S060

製品情報

※実際の製品と画像（代表例）は異なる場合がございます。
詳しくは下表寸法欄をご確認ください。

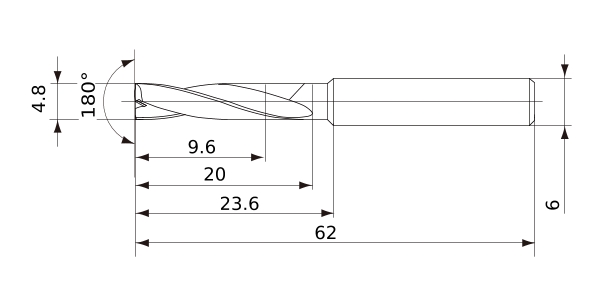

寸法 ()

材種分類名

超硬

材種

DP1020

在庫

長さ単位

4.8

DCON

SIG

180°

OAL

23.6

9.6

LCF

FHA

20°

有効切れ刃数

切れ刃基準径許容差最大

切れ刃基準径許容差最小

-0.012

給油形態

外部

2D モデル（DXF）
